鋼格板

產品分類：鋼格板產品
供應商：泰江鋼格板廠
手機：15731850440

分享給好友

鋼格板是用承載扁鋼和橫桿按照一定的間距進行正交組合，通過焊接或壓鎖加以固定的開敞式鋼構件；橫桿一般采用經過扭絞的方鋼、也可采用圓鋼或扁鋼，材質分為碳鋼和不銹鋼。鋼格板主要用來做鋼結構平臺板、溝蓋板、鋼梯的踏步板、建筑物吊頂等。根據制作方法不同，主要分為壓焊鋼格板和壓鎖鋼格板。

1.承載扁鋼 bearing bar：承受主要荷載的扁鋼。

2.橫桿 cross bar：固定于負載扁鋼上的扭絞方鋼、圓鋼或扁鋼等。

3.承載扁鋼中心間距 bearing bar centers：相鄰的兩條承載扁鋼中心到中心之間的距離。

4.鋼格板長度length：平行于承載扁鋼方向的鋼格板最大尺寸，稱為鋼格板的長度 (L)。

5.鋼格板寬度 width：垂直于承載扁鋼方向的鋼格板最大尺寸，稱為鋼格板的寬度 (W)。

鋼格板

產品構造：壓焊鋼格板在承載扁鋼和橫桿的每個交點處，通過壓力電阻焊固定的鋼格板，稱為壓焊鋼格板。

壓焊鋼格板的橫桿通常采用扭絞方鋼。

如下圖所示：

壓焊鋼格板示意圖

壓鎖鋼格板

在承載扁鋼和橫桿的每個交點處，通過壓力將橫桿壓入承載扁鋼或預先開好槽的承載扁鋼中，將其固定的鋼格板，稱為壓鎖鋼格板。壓鎖鋼格板的橫桿通常采用扁鋼。

如下圖所示：

壓鎖鋼格板

鋼格板可根據用戶的需要，加工成各種尺寸和形狀。

承載扁鋼的間距和橫桿的間距可由供需方根據設計要求確定。

在承載扁鋼的端頭，一般使用與承載扁鋼同規格的扁鋼進行包邊，也可使用型鋼或直接用踢腳板包邊，但包邊板的截面積不宜小于承載扁鋼的截面積。

根據需方的要求，可以不包邊交貨。

包邊采用焊高不小于承載扁鋼厚度的單面貼角焊，焊縫長度不得小于承載扁鋼厚度的4倍。

鋼格板中的切口、開孔超過180mm的，應作包邊處理。

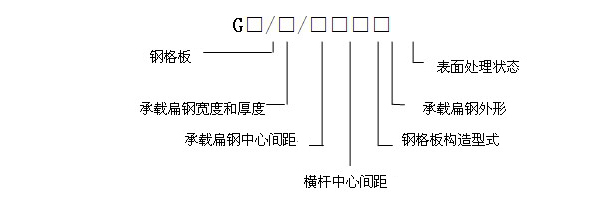

鋼格板的規格型號，根據承載扁鋼規格、承載扁鋼與橫桿組合間距、鋼格板結構型式、承載扁鋼外形，以及表面處理狀態等不同，形成多種規格，型號表示方法如下：

鋼格板規格型號表示方法

如

DG255/30/100 表示：橫桿中心間距 100mm；扁鋼中心間距 30mm；扁鋼厚度為 5mm；扁鋼寬度為 25mm。另外，可在規格后添加字母“S”表示齒型鋼格板，或字母“I”表示工字型鋼格板，也可同時使用以表示工字齒型鋼格板。如

DG325/30/50I 表示：橫桿中心間距 50mm；扁鋼中心間距 30mm；扁鋼寬度為 32mm的工字型扁鋼。

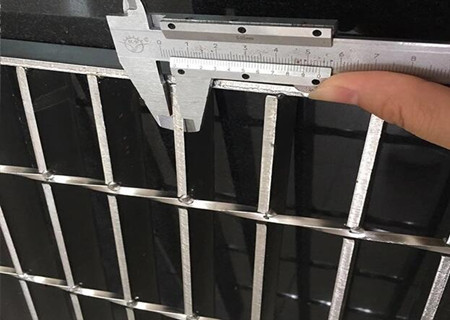

扁鋼常見的有255，303，305，404，405，505 在選用做踏步板時，最常見的踏步板規格為255/30/100 常用規格有20*5、25*5、25*3、32*5、30*5、40*5、40*3、50*5、65*5、75*6、100*8、100*10等。

溫馨提示 建議大家在采購鋼格板(鋼格柵板)的時候，選用熱鍍鋅表面處理。價格雖然比噴漆和電鍍的稍貴點，但是其使用年限，是噴漆和電鍍鋅的好幾倍。因此對于使用者來說更為實在。

在眾多鋼格板產品的安裝方式中，焊接方式、安裝夾夾固方式以及角鋼鑲嵌這三種安裝方式最為常見。每種安裝方法可使鋼格板產品的緊固性及其性能有著不同的展現形式。

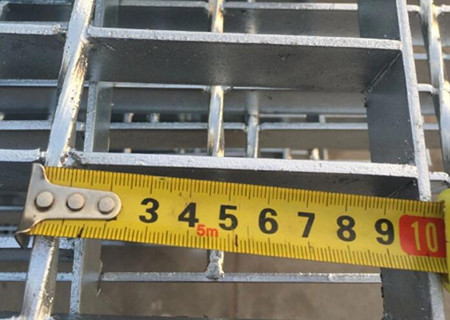

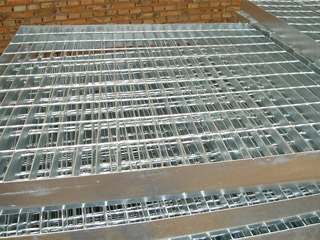

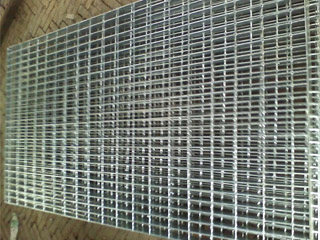

鋼格板-01	鋼格板-02

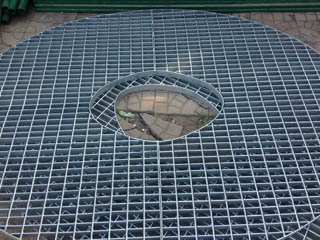

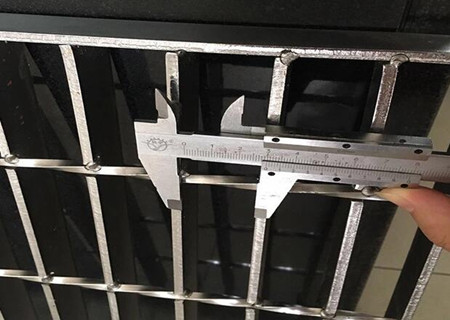

鋼格板-03	鋼格板-04
